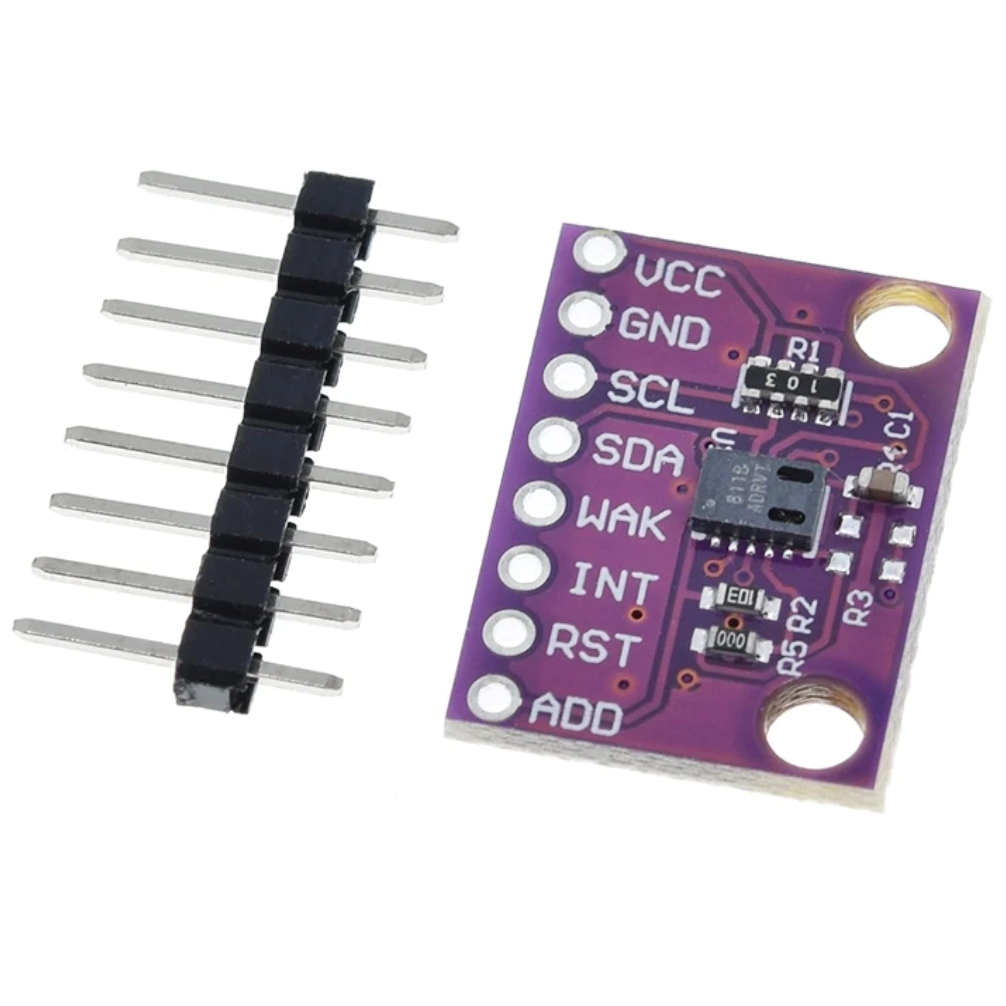

Sensor Dióxido De Carbono CCS811 CO2 CJMCU-811 I2C Arduino

Característica:

Cjmcu-811 es un sensor de gas digital de bajo consumo, que integra el sensor ccs801 y un MCU de 8 bits (con convertidor analógico a digital (ADC)) para detectar la calidad del aire interior, incluido el dióxido de carbono (CO2) y una amplia gama de gases compuestos orgánicos volátiles (VOC). Las características de bajo consumo del producto se pueden utilizar en equipos de monitoreo ambiental con alta sensibilidad. El algoritmo inteligente calcula el valor TVOC / eco2 y emite la señal i2c, que puede comunicarse directamente con el microordenador de un solo chip.

Características principales del módulo: el sensor de óxido metálico (MOX) para detectar la calidad del aire interior integra un MCU de 8 bits para calcular el algoritmo de primer nivel, un ADC de 12 bits para la lectura del sensor y la conversión digital, y el esclavo I2C se puede conectar directamente al control de reinicio / interrupción del sistema de control principal.

Detalles del producto

Voltaje de funcionamiento: 1,8 3,6 V (se recomiendan 3,3 V) Temperatura de funcionamiento recomendada: -5 °C ~ +50 °C

Temperatura de almacenamiento: -40 °C ~ +125 °C

CO2 equivalente (eco2)

Rango de detección: 400 ppm ~ 5000 ppm

Interfaz de comunicación: interfaz i2c

Frecuencias de bus i2c admitidas:

10 kHz-40

10 kHz ~ 400 kHz (se recomiendan 100 kHz)

Definición de pines

VCC: positivo de la fuente de alimentación

GND: tierra

SCL: línea de reloj en serie i2c

SDA: línea de datos en serie i2c

Wak: el nivel bajo es válido. El sensor no funcionará hasta que se baje

Int: el nivel bajo es válido. Después de que el programa interno del chip ccs811 vuela, el pin se puede conectar a tierra y reiniciar

Rst: el nivel bajo es válido y el módulo se eleva a VDD de manera predeterminada

Add: el bit de selección de dirección única le permite seleccionar una dirección alternativa

Cuando la dirección i2c es baja, la dirección del dispositivo de 7 bits es 0x5a

Cuando la dirección i2c es alta, la dirección del dispositivo de 7 bits es 0 x 5b
